数々の技術賞を受賞。円管の約1.8倍の伝熱面積でサイズ1/2の小型高効率熱交換器(多管式タイプ)
- 二重管式熱交換器の大型版、大流量に対応できます。
- 高効率・省スペース・高耐久性を兼ね備えた次世代型熱交換器として、
当社では多葉状二重管式伝熱管「SCFチューブ」を採用した多管式熱交換器をご提案しています。このシリーズは家庭用燃料電池システム「エネファーム」の搭載部品として実績を重ねています。
他にも工場設備の排熱回収にご利用いただいております。 - "伝熱管の内部にフィンを挿入する"という新発想により、流体同士を混ぜずに冷却することが可能に。
- 圧力損失が少なく、耐久性に優れています。
- 気体×液体において性能を発揮します。高温ガスの超急速冷却などに。
※本製品は受注生産品です。お客様の仕様条件を伺い、設計製作いたします。
![](https://rgl.co.jp/wp/wp-content/uploads/2024/03/Demonstration-test-results-02-02-1.jpg)
※多葉管のポテンシャル 自社評価試験による
コンパクトで高効率 SCFチューブについて
※動画を再生するには、video対応のブラウザが必要です。右クリック→コントロール表示→再生してご覧ください
従来の熱交換器の課題―高効率化・小型化・高耐久
- 熱交換器の性能=伝熱面積をいかに増やすか?(高効率な熱伝達)
…効率よく熱交換するためには、伝熱面積を大きくする必要がある
→大型化を免れない。もしくはサイズはそのままで低効率化するしかない(伝熱面積を犠牲としなければならない)
- 熱伝達率や伝熱面積の計算に工数がかかる
- もっと小型に設計できないか?
- 熱交換器の外周側に高温流体が流れているため、熱膨張の伸縮で金属に歪みが生じる(リークの原因になる)
リガルジョイント製「SCFチューブ採用熱交換器」の強み
熱交換器 円管式とSCFチューブ式の比較
![](https://rgl.co.jp/wp/wp-content/uploads/2024/03/スクリーンショット-2024-03-14-143342.png)
ご購入されたお客様の声
安心して排熱を処理できています
![](https://rgl.co.jp/wp/wp-content/uploads/2024/04/image-1.png)
アプリケーション
半導体業界
- 縦型拡散炉
- CVD装置
化学・産業
- 家庭用燃料電池システムの高温ガス冷却
- プロセス流体の温度制御
- 冷凍機
- 極低温冷却
- 工場設備の排熱処理(例:60℃→20℃)
- ディーゼルエンジン発電機
- ボイラー
高温ガスの冷却、工場排熱回収、廃熱利用にも
![](https://rgl.co.jp/wp/wp-content/uploads/2024/03/exhaust_heat_recovery-1.jpg)
工場設備から出る排熱をそのまま外へ放出していたのを、熱交換器で条件温度まで下げて放出します。
熱交換器 仕様に応じて設計
- お客様の仕様に応じて都度試作・設計・製造を承ります。
- 選べる伝熱性能
4葉~7葉の形状選定をすることで、所定の内側流路断面積にすることが可能。2倍以上の伝熱性能アップも期待できる。
→従来では乱流効果による性能向上のため、伝熱面積を犠牲としなければならなかった。 - 用途に応じて、ストレート、ねじりを加えたスパイラルなど多種類の形状の選定が可能
- 二重管式、多管式などの様々なシェル&チューブ式熱交換器の設計が可能

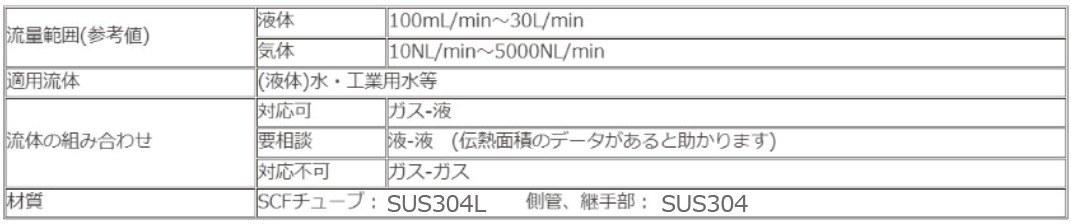

高効率多管式熱交換器 仕様
![](https://rgl.co.jp/wp/wp-content/uploads/2024/04/image-2.png)
お客様の仕様に応じた対応も可能です。お気軽にお問い合わせ下さい。
(仕様書をダウンロードしていただき、事前にご記入いただくとスムーズです)
![](https://rgl.co.jp/wp/wp-content/uploads/2024/03/siyousho-image.jpg)
導入フロー(例)
仕様により変動はございますが、基本フローは下図のようになります。
![](https://rgl.co.jp/wp/wp-content/uploads/2024/03/image-4.png)
