熱交換器の効率・計算・設計ならリガルジョイント 小型高効率熱交換器　ヒートル™

特注対応から標準品ラインナップへ。

特長

• 全長160mm　伝熱管長さ100mm　コンパクトな手のひらサイズの伝熱管を使用しています。
• 新たに定型サイズをエントリーモデルとしてラインナップ（注文時の仕様書が不要）
• 高効率多葉状二重管式伝熱管「SCFチューブ」を採用した二重管式熱交換器
• "伝熱管の内部にフィンを挿入する"という新発想により、流体同士を混ぜずに冷却することが可能に。
• 圧力損失が少なく、耐久性に優れています。
• 気体×液体において性能を発揮します。高温ガスの超急速冷却などに。

• 多葉管のポテンシャル、比較結果は自社評価試験によるものです。
• 材質や環境条件によって異なります。性能を保証するものではありません。

ヒートル™　仕様表

標準品となりますので、下記以外の仕様をご要望の場合は、特注対応の二重式熱交換器(受注生産品)または多管式熱交換器をご覧ください。

仕様
型式		HR0101
サイズ(mm)		W160×D25×H50 (伝熱管長さはW100)
接続口径(mm)		∅12.7
材質		SUS304/SUS304L　*1
伝熱管種類		SCF6∅12
流体		気体/液体　*2
最高使用圧力（MPa）		1.0
使用温度（℃）		～300　*3 *4
流量範囲	ガス(NL/min)	～50
	流体(L/min)	～3

寸法図

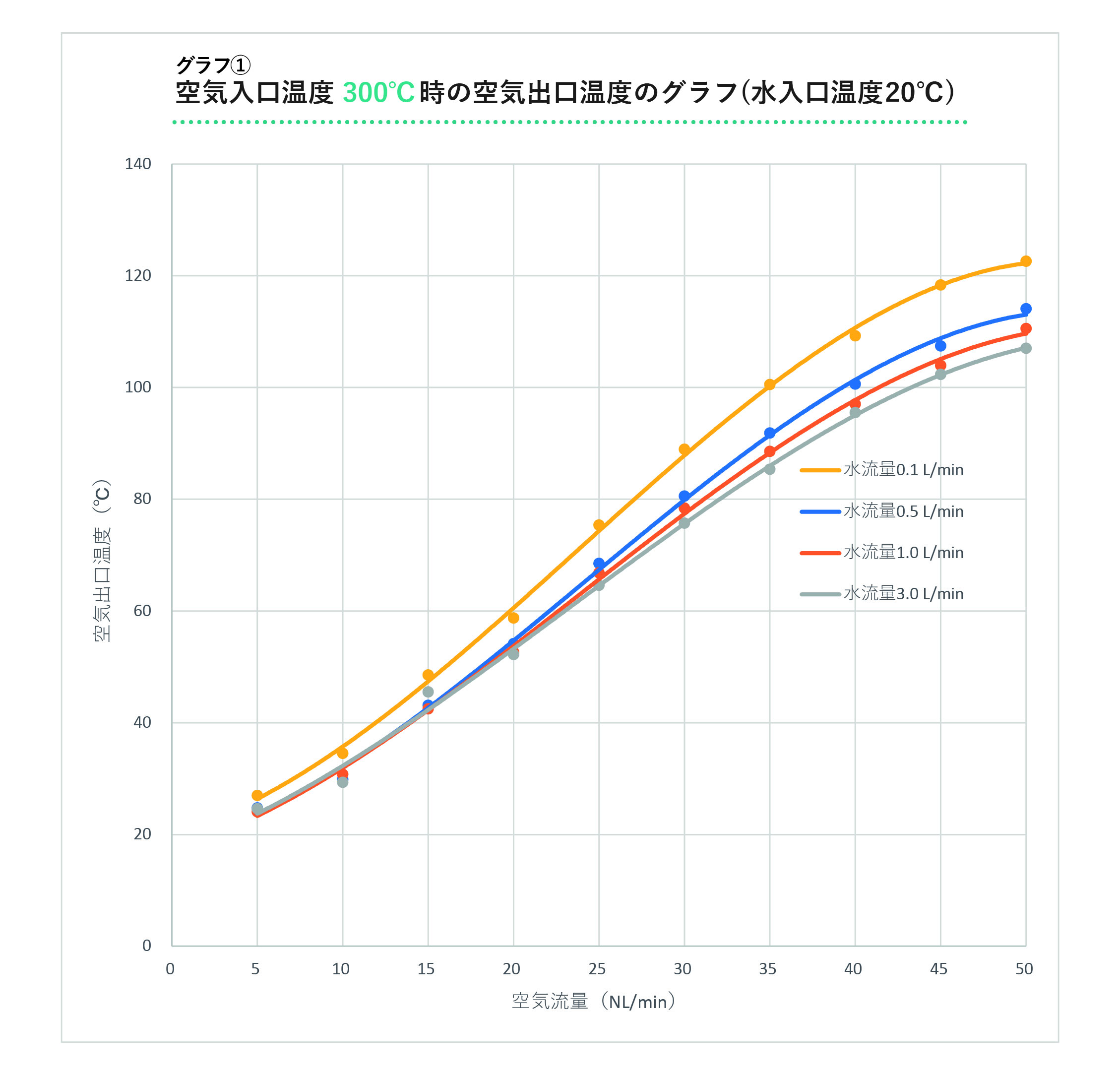

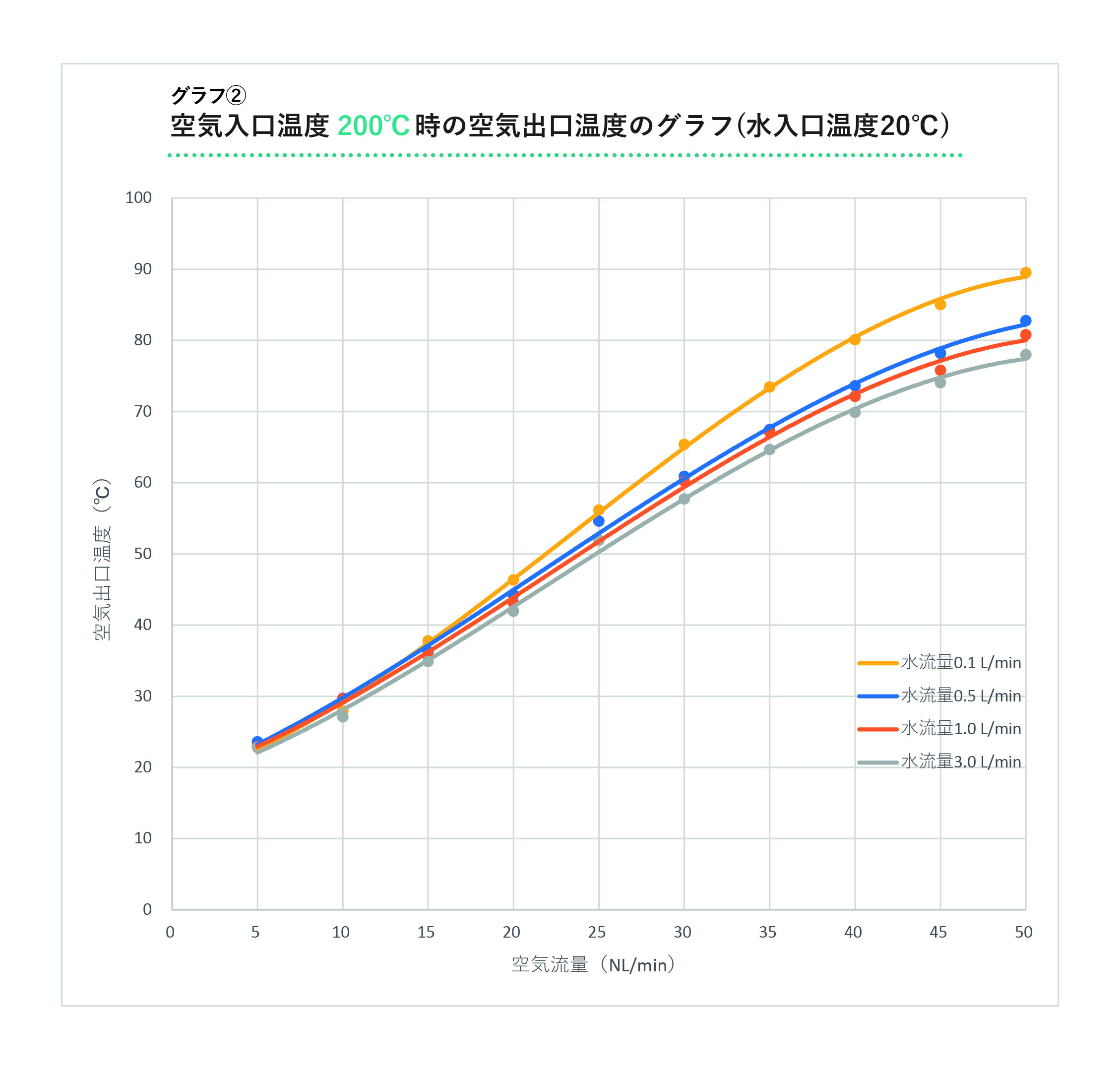

性能データ　　空気出口温度と空気流量のグラフ

• 高温ガスの冷却に有用です。

※画像をクリックすると拡大できます。

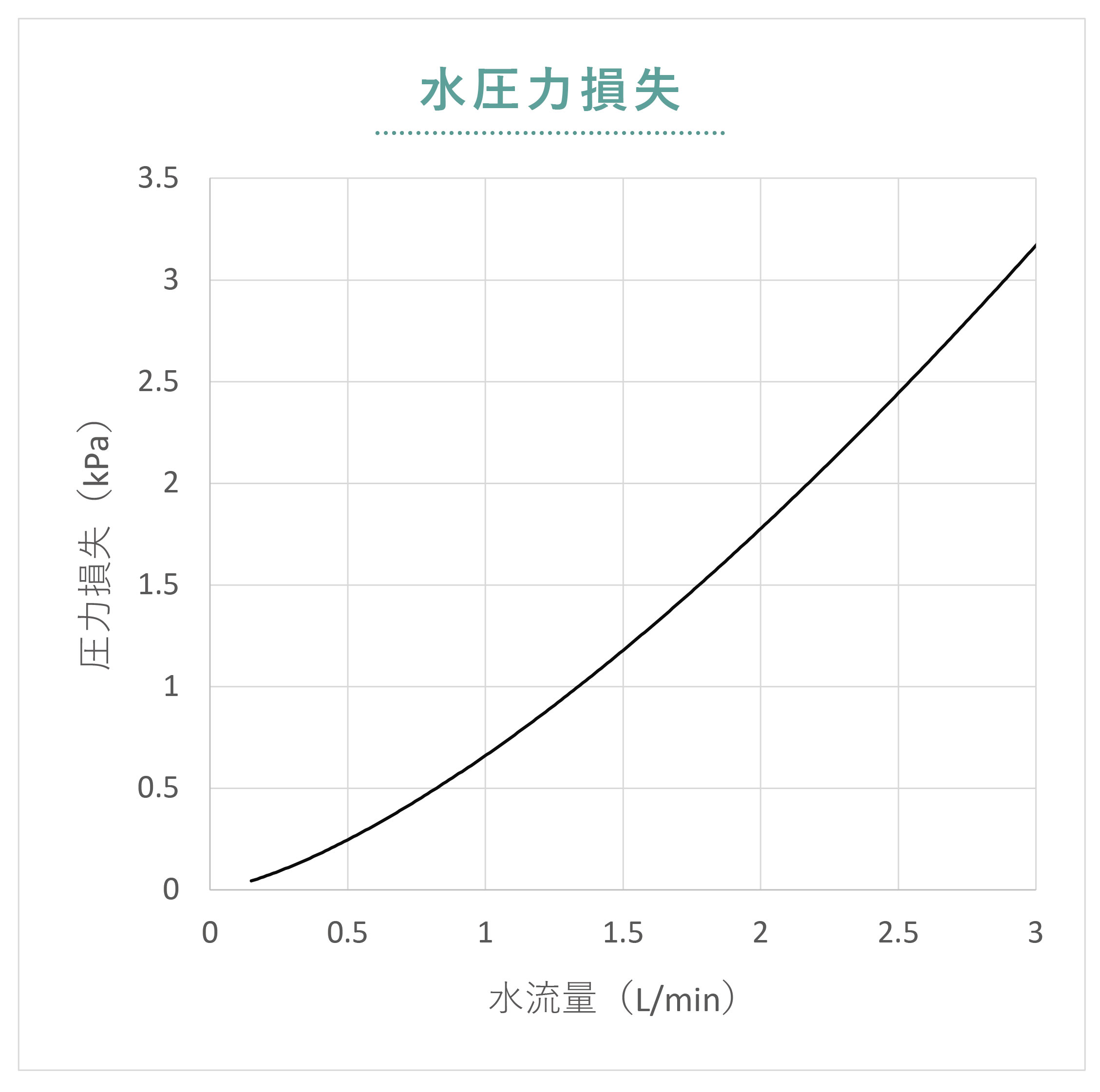

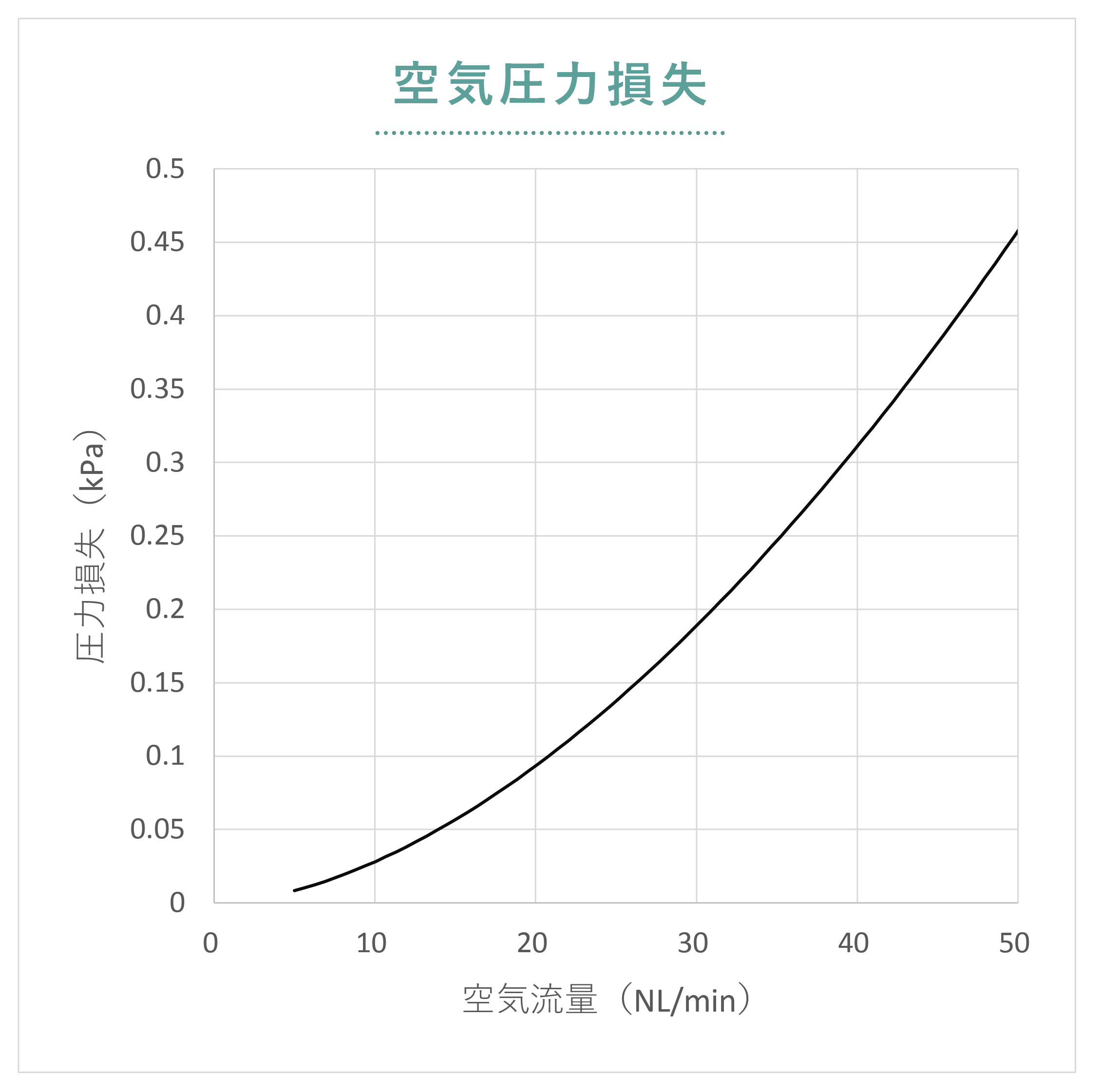

性能データ　空気/水の圧力損失のグラフ

• 流路がシンプルな為、圧力損失が少なく、耐久性に優れています。

※画像をクリックすると拡大できます。

お客様のご希望の条件との照らし合わせ方

・空気入口温度：300℃　空気出口温度：100℃にしたい。
・水流量は3L/min流す予定で、気体出口につないでいる装置の仕様上、
　空気流量は最大で50NL/min以下、圧力損失を2kPa以下に抑えたい。
・加えて、水圧力損失は4kPa以下だと良いんだが…。

上記の条件に、HR0101の仕様が当てはまっているだろうか？

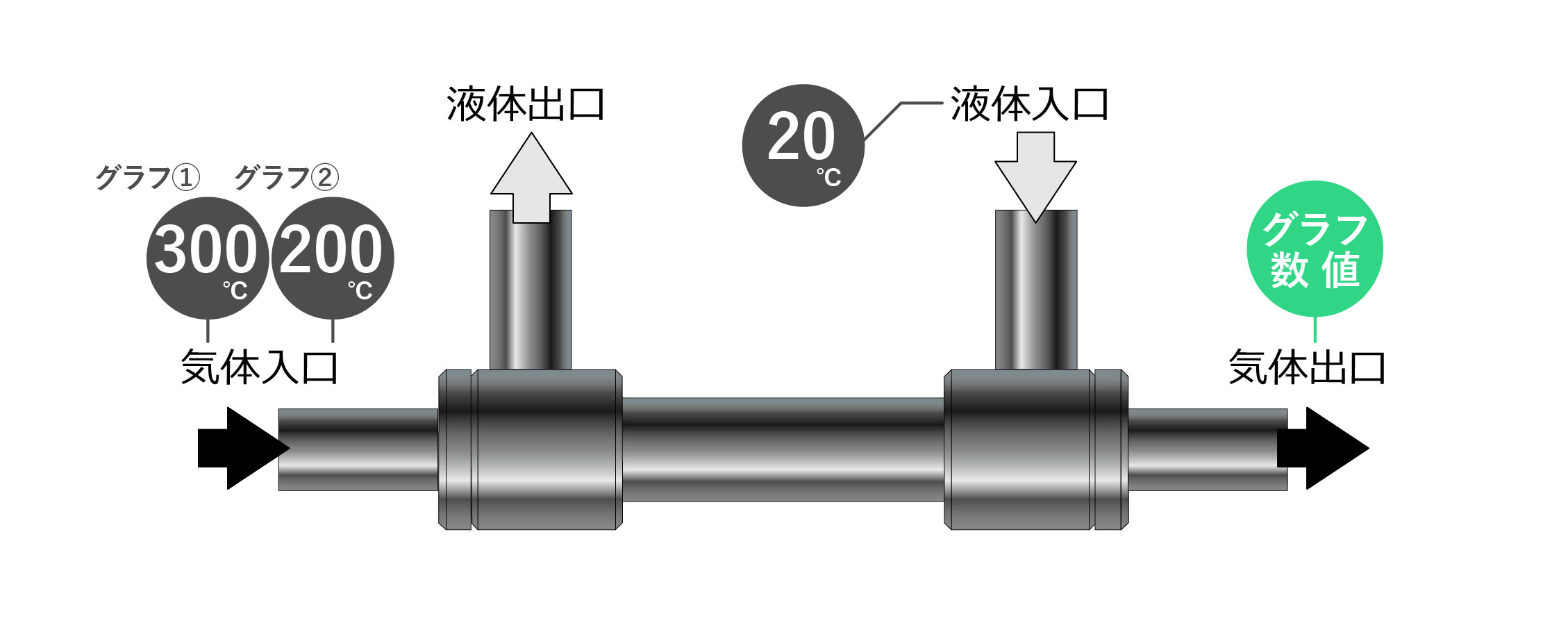

　⇒「空気出口温度と空気流量のグラフ　グラフ①」をご覧頂くと、
　　・空気出口温度が100℃のとき 空気流量は約43NL/min
　　・空気圧力損失は約0.35kPa、水圧力損失は約3.2kPaになるので、お客様のご希望の条件に適います！

小型高効率熱交換器の強み、性能

従来の熱交換器の課題―高効率化・小型化・高耐久

• 熱交換器の性能＝伝熱面積をいかに増やすか？(高効率な熱伝達)

…効率よく熱交換するためには、伝熱面積を大きくする必要がある　　

→大型化を免れない。もしくはサイズはそのままで低効率化するしかない(伝熱面積を犠牲としなければならない)

• 熱伝達率や伝熱面積の計算に工数がかかる
• もっと小型に設計できないか？
• 熱交換器の外周側に高温流体が流れているため、熱膨張の伸縮で金属に歪みが生じる(リークの原因になる)

HR0101の強み

• 全長160mm　伝熱管長さ100ｍｍのコンパクトボディ
• 標準品の為、注文の際の仕様書は不要

リガルジョイント製「SCFチューブ採用熱交換器」の強み

熱交換器 円管式とSCFチューブ式の比較

コンパクトで高効率　SCFチューブについて

※動画を再生するには、video対応のブラウザが必要です。右クリック→コントロール表示→再生してご覧ください。

ご購入されたお客様の声

安心して排熱を処理できています

お客様	某　反射材、研磨剤、接着剤メーカー様
事業内容	●電気・電子/電力・通信製品 ●建築関連製品 ●自動車・交通/セキュリティ製品 ●工業用製品 ●業務用・オフィス・家庭用製品 ●ヘルスケア製品
導入前の課題	工場設備からの排熱をそのまま屋外へ放出していましたが、 環境に配慮して、一定の温度まで下げて放出したかったので、熱効率の良い熱交換器は無いかと考えていました。
解決策	インターネットで、"熱交換器　コンパクト　高効率"で検索したら、 リガルジョイントさんの熱交換器にヒットしました。 求めている仕様に最も近かったのでサンプル品で評価した上で、購入を決めました。 タイプも早く、要求通りの熱交換量を実現してくれて、満足しています。

アプリケーション

半導体業界

• 縦型拡散炉
• CVD装置

化学・産業

• 家庭用燃料電池システムの高温ガス冷却
• プロセス流体の温度制御
• 冷凍機
• 極低温冷却
• 工場設備の排熱処理(例：60℃→20℃)
• ディーゼルエンジン発電機
• ボイラー

高温ガスの冷却に最適です

家庭用燃料電池システム「エネファーム」内で、水素が酸素と結合できる温度まで冷やす役割を果たしているのが熱交換器です。
燃料改質装置(①)内の小型高温ガス冷却器として、当社から累計63,000台以上納入しています。

注文形式

※予期せず変更する可能性がございます。
