流体の流量と温度を計測 カルマン渦式流量計　KSL-80LS

こんな課題はありませんか

• 冷却水の流量不足に気付かず、設備トラブルが発生している
• フィルターの目詰まりやポンプの異常を早期に検知したい
• 流量を目視でしか確認できず、設備管理に手間がかかっている
• 限られたスペースでも設置できる流量計を探している
• 水使用量を見える化し、省エネ・節水につなげたい

カルマン渦式流量計なら解決！

流量だけでなく温度も測定

• 液体用渦流量計
• 流量計測原理…
  　ポールから発生したカルマン渦を圧電素子で検出し、マイコンで演算することで流量と温度を表示します。
• 最大流量80L/minに対応
• アラーム出力(流量・温度)
• アナログ出力(電圧出力 DC0～10V)(電流出力 4～20mA)
• パルス出力
• 表示一体型、実流量と流体温度をデジタル表示
• 流量、温度アラーム状態はLEDで表示

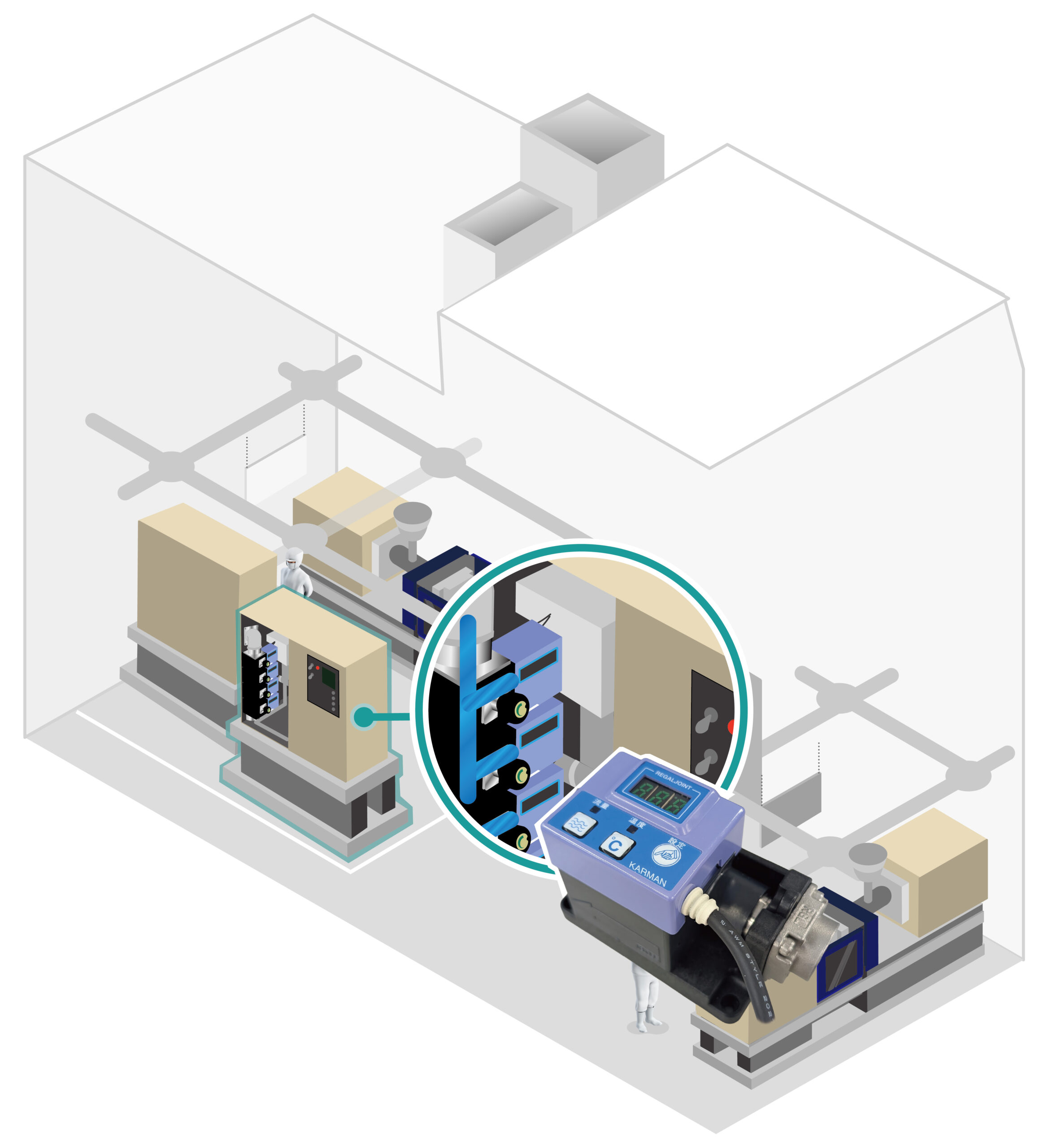

用途・導入事例

仕様表

型式	KSL-LS
流量	10.0～80.0L/min
温度計測範囲	0～99℃
アナログ出力	流量	0～10V、4～20mA / パルス
	温度	0～10V、4～20mA
アラーム出力	フォトMOSリレー
最高使用圧力	1.0MPa
流体温度	0～90℃（凍結 および 結露なきこと）
周囲温度	0～40℃（凍結 および 結露なきこと）
流れ方向	指定方向
電源電圧	DC12V±5%、 DC24V±10%（工場出荷時設定）
消費電流	MAX30mA（ただし4～20mA　電流出力時MAX70mA）
精度	±2.0% F.S.
ボディ材質	PPS
検出体材質	流量部 / LCP、温度部 / SUS304
アダプタ材質	SUS
使用流体	工業用水・水
シール用Oリング	フッ素ゴム
配管取り合い	Rc1/2 、 Rc3/4
ケーブル	AWM20276 / 9芯 / 0.2mm² / 500mm

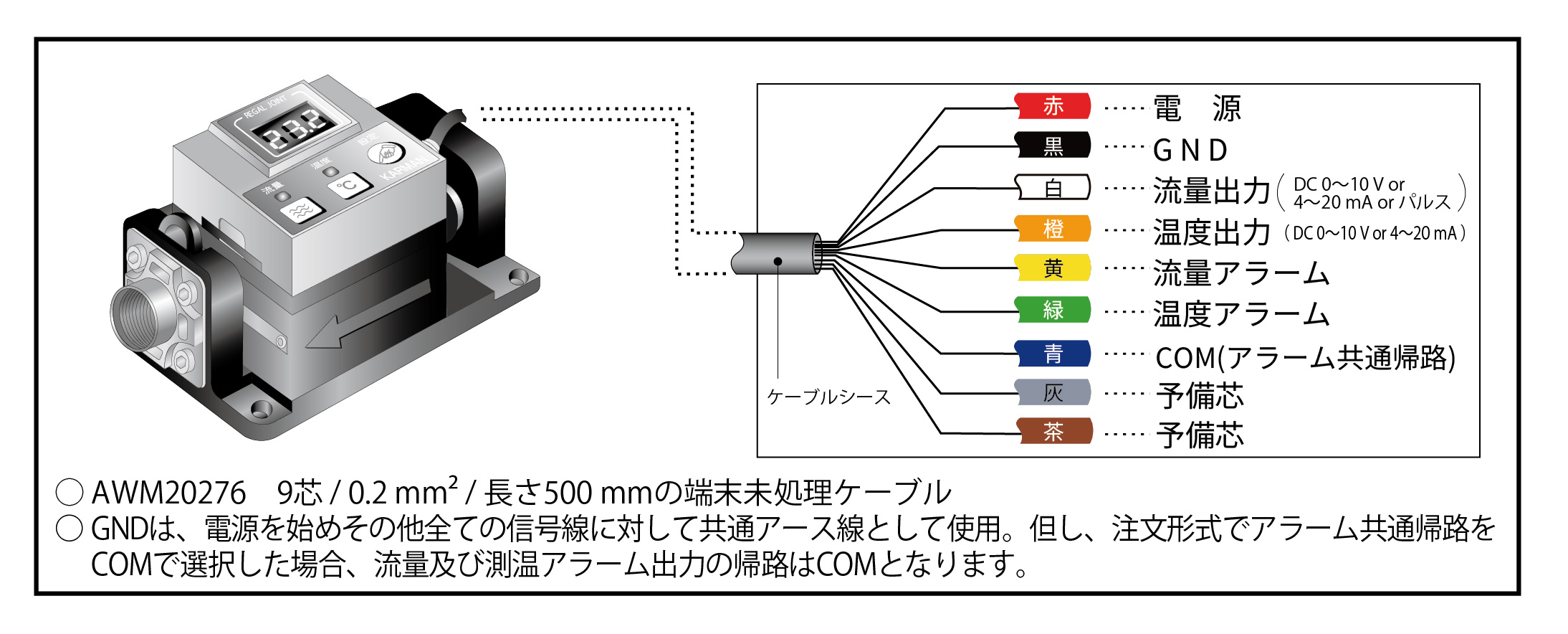

電気配線

ご購入されたお客様の声

金型冷却水の温度管理が楽になった

お客様	某　チラーメーカー様
事業内容	●環境対応自動冷水・冷温水循環装置の製造販売 ●環境対応の水処理装置の製造、販売 ●配管工事の設計、施工 ●特殊冷却・温調装置の設計、制作 ●その他プラスチック成形関連機器の販売
導入前の課題	当社のチラーをご採用いただいているお客様から、"金型冷却水が多系統に分岐しているため、各系統の温度を把握したい"とご要望があり、温度監視が出来る流量計を探していました。
解決策	お客様にKSLを紹介し、導入。"以前に比べて、金型の温度管理が格段に楽なった"と伺っています。

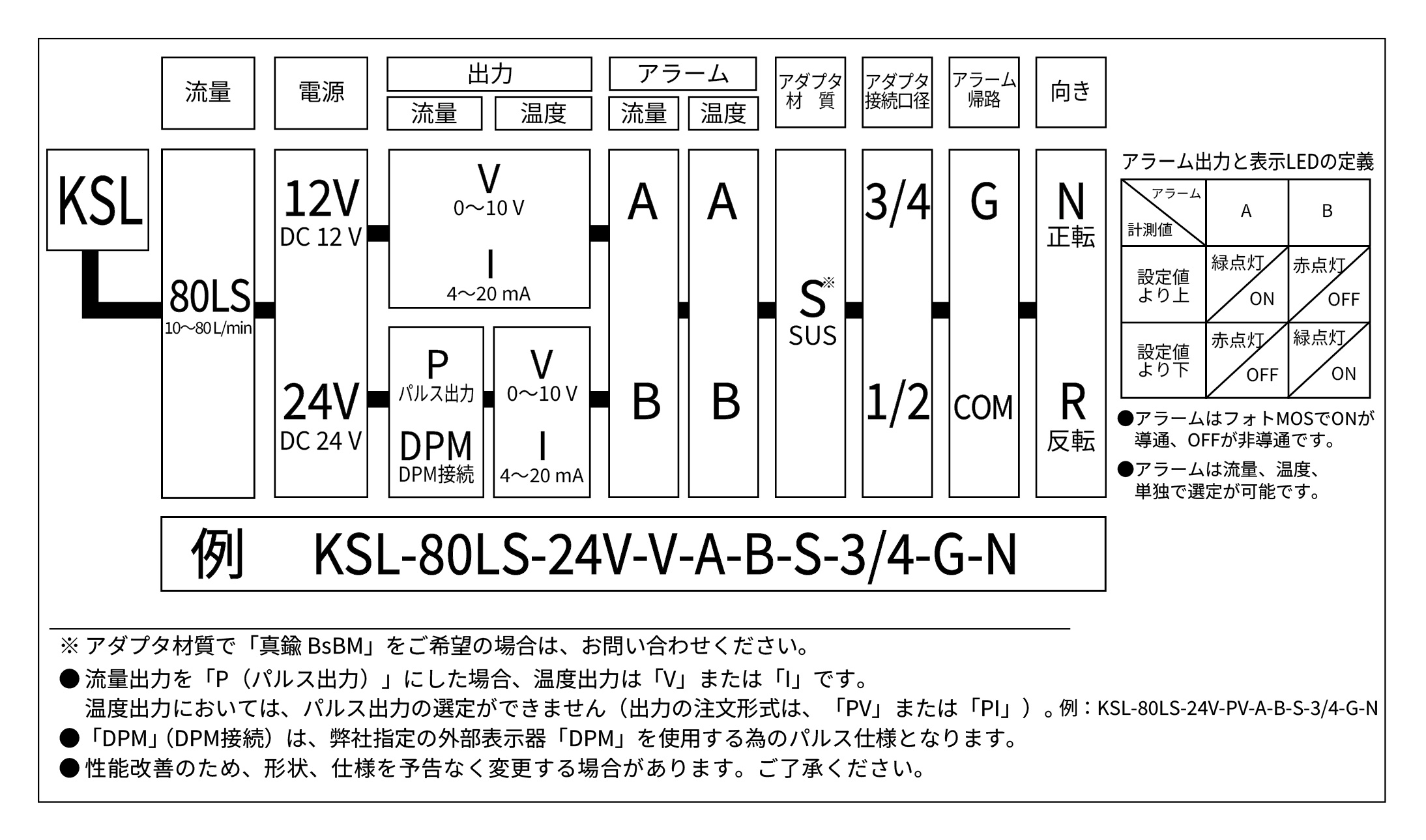

注文形式
