※出荷開始は2026年夏以降を予定しています。
こんな課題はありませんか
- 必要な流量が確保できず、設備本来の性能を発揮できない
- 大流量化したいが、配管スペースに余裕がない
- 将来の設備増設を見据え、余裕のある流体供給を実現したい
- 既存マニホールドのスペックでは流量が足りず、特注設計になってしまう
最大流量800L/min "ウルマニ"なら解決！
特長
業界初 大流量対応マニホールド登場
- 業界初レベル 大口径2インチ仕様で大流量(最大800L/min)に対応
- 1～10連結まで組み合わせ対応可能
- 金属製ヘッダー配管と比較して、軽量化および省スペース化を実現
- 母管(メイン)接続とパーツの組み合わせにより、流体の分配・集合などの多系統のラインがコンパクトに構成できる

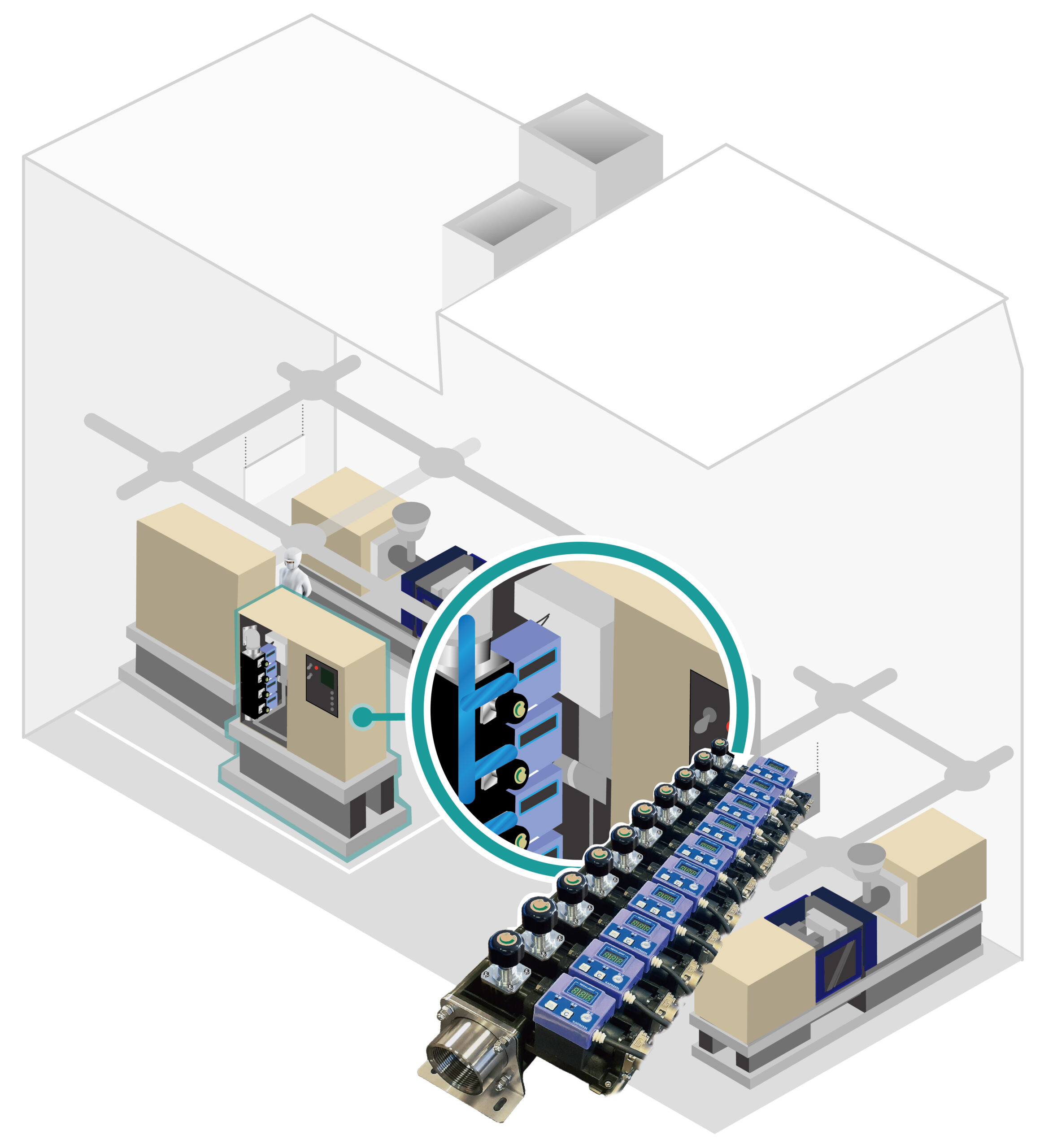

用途・導入例
産業装置
- 半導体製造装置
- FPD製造装置
- 洗浄装置
- 射出成型機
設備
- 工業炉
- 水処理設備
- 各種冷却設備
仕様表
| 流量 | 最大80L/min(1系統) |
| 使用流体 | 工業用水、水 |
| 最高使用圧力 | 1.0 MPa |
| 流体温度 | 0～60 ℃（凍結 および 結露なきこと） |
| 周囲温度 | 0～40 ℃（凍結 および 結露なきこと） |
| 接続口径（母管） | Rc2 |
| 接続口径（枝管） | Rc3/8、Rc1/2 、Rc3/4 |
| 接液部材質 | PA / SUS304 / SCS13 |
| Oリング材質 | フッ素ゴム |
| 連数 | 1～10連 |
| 質量 | 12kg（10連結時） |
※1 マニホールドの差圧は0.2MPa以内でご使用ください。

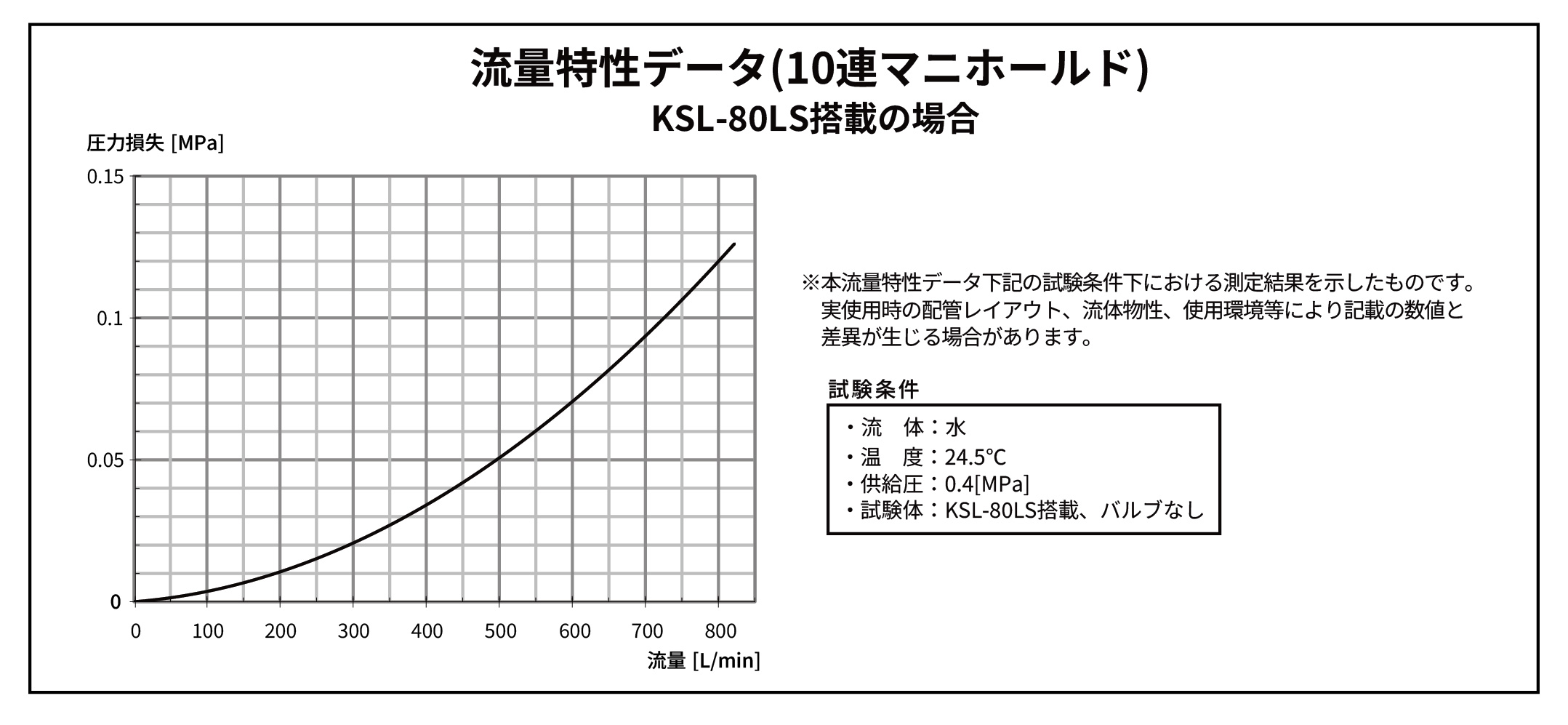

流量特性

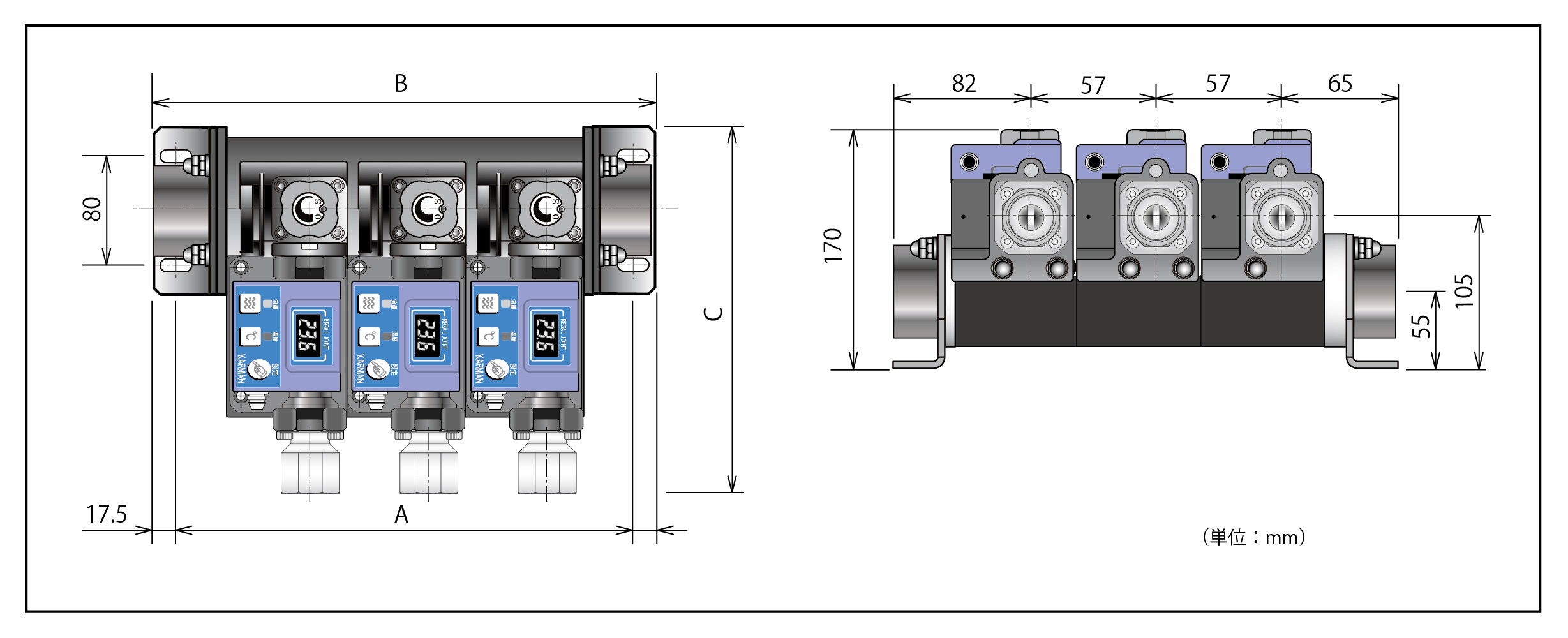

寸法図
| 寸法 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10(連) |
| A | 117 | 174 | 231 | 288 | 345 | 402 | 459 | 516 | 573 | 630 |
| B | 152 | 209 | 266 | 323 | 380 | 437 | 494 | 551 | 608 | 665 |
| 寸法 | 配管サイズ | |
| Rc1/2 | Rc3/4 | |
| C | 218 | 235 |

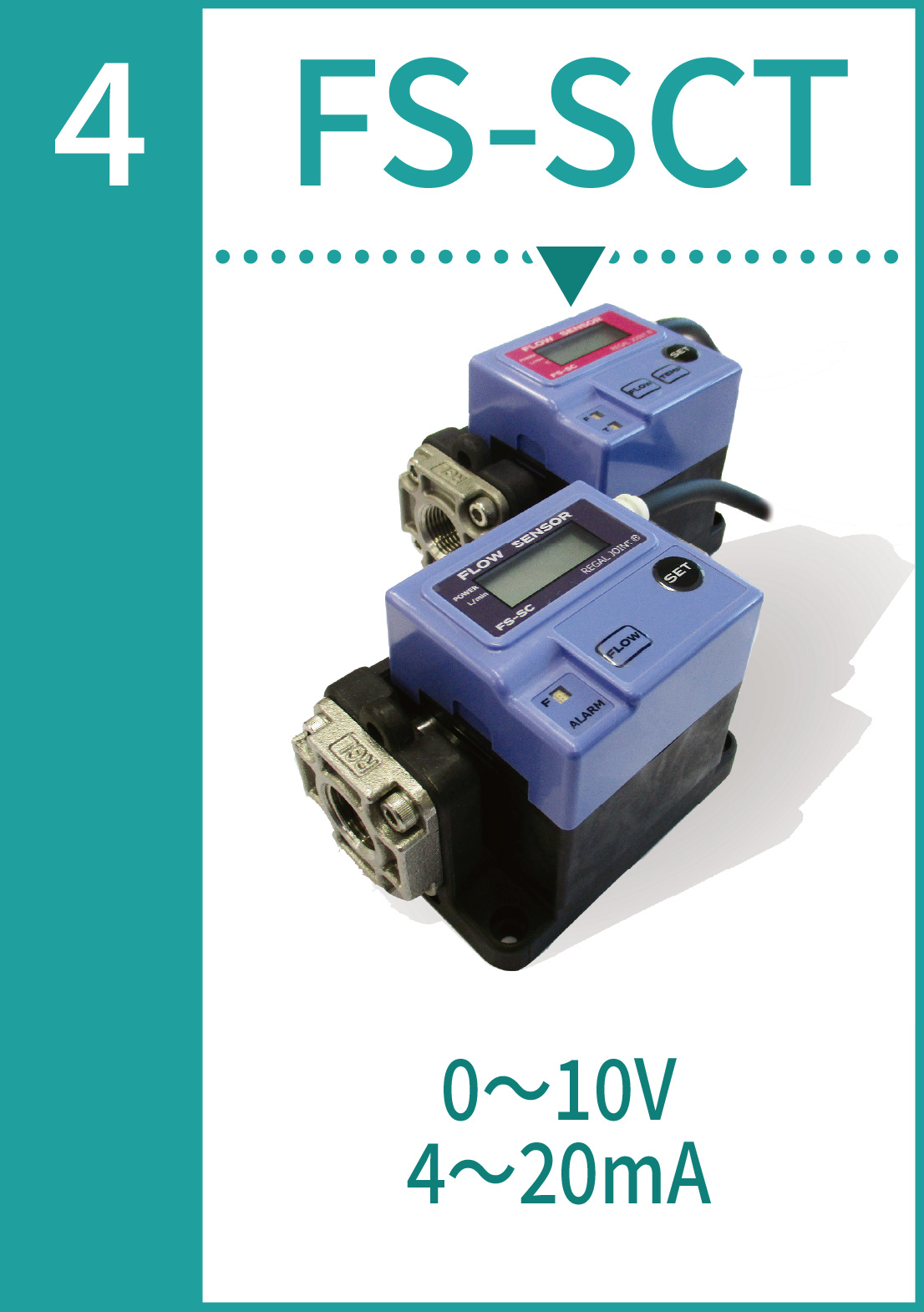

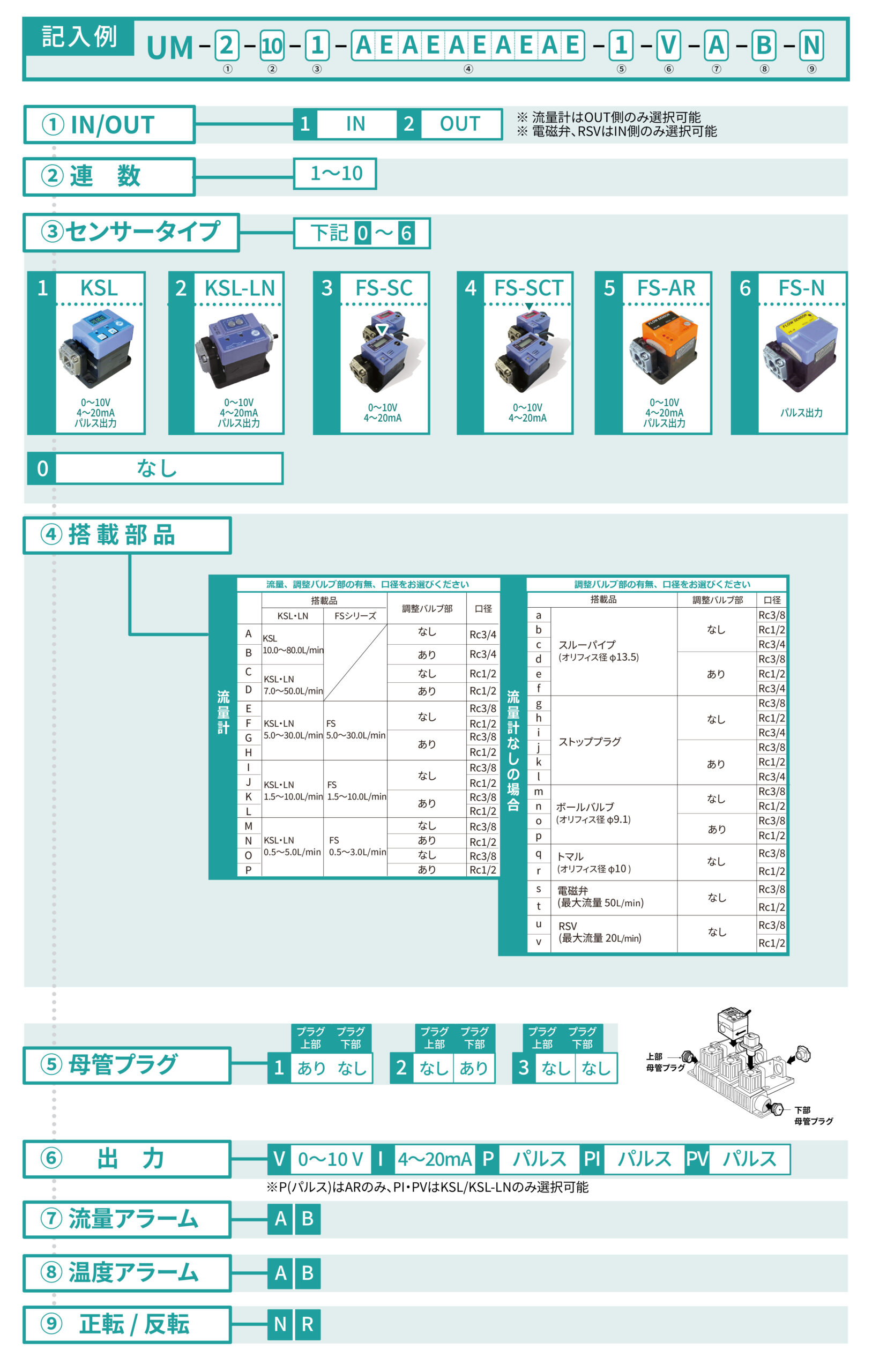

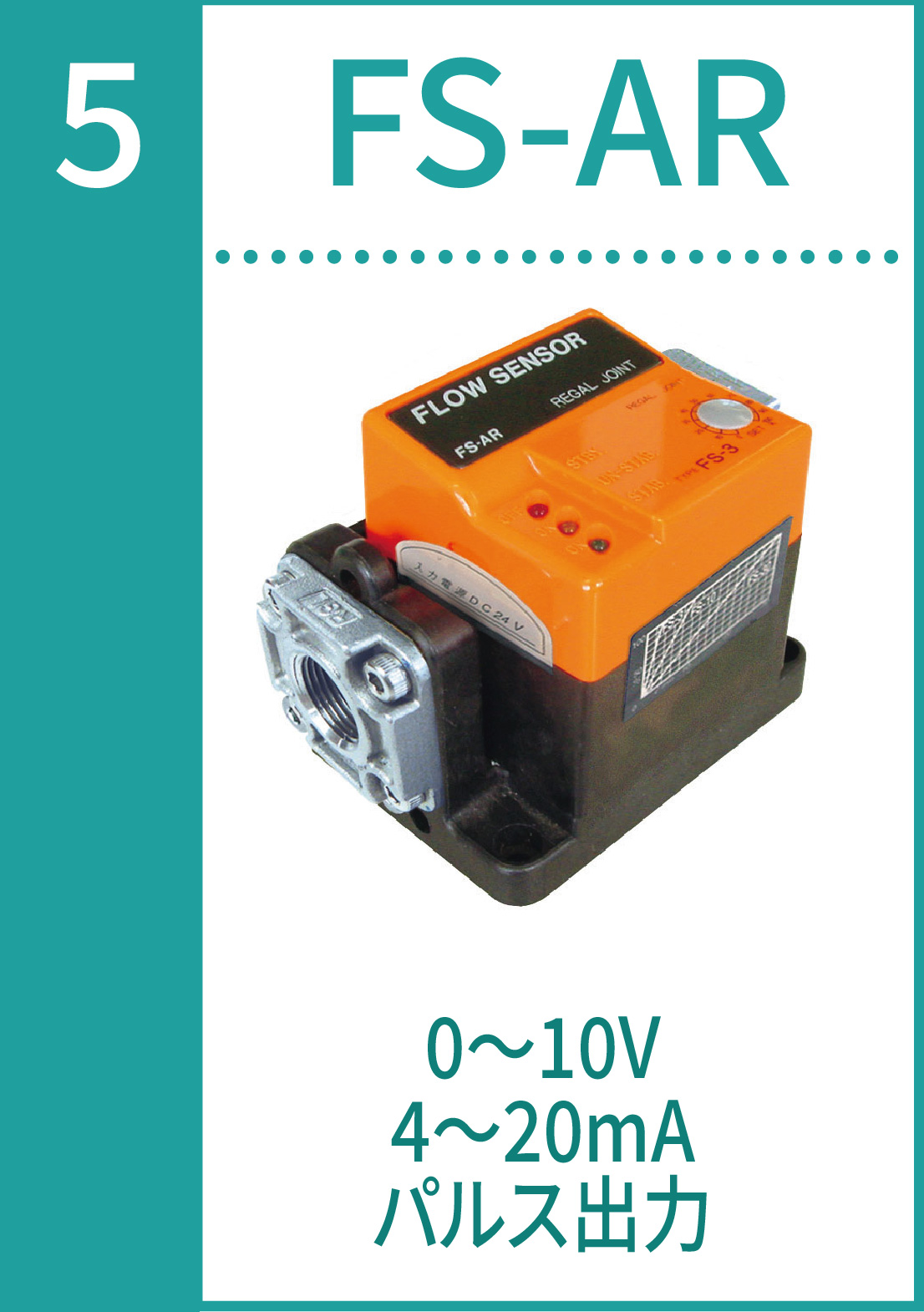

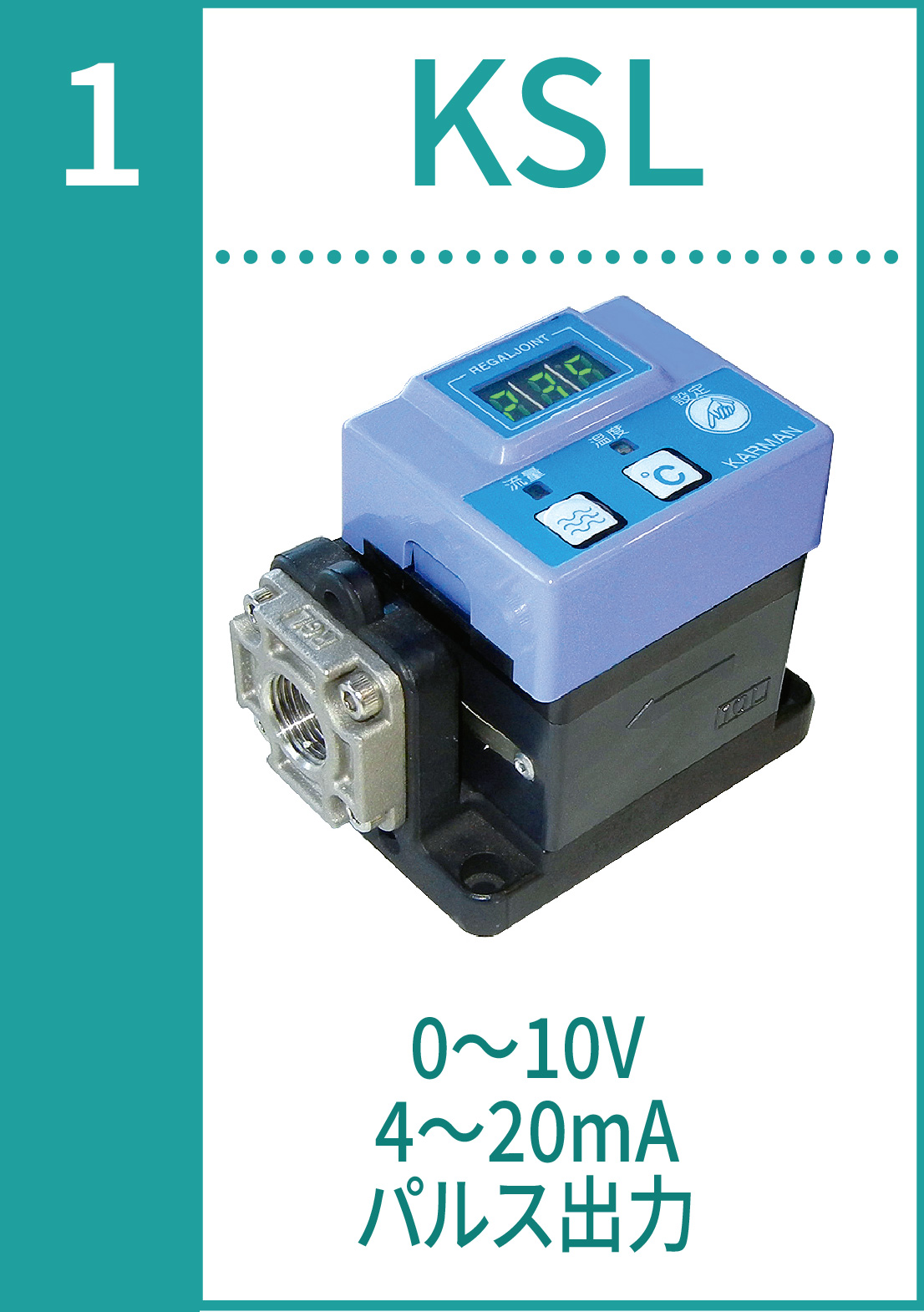

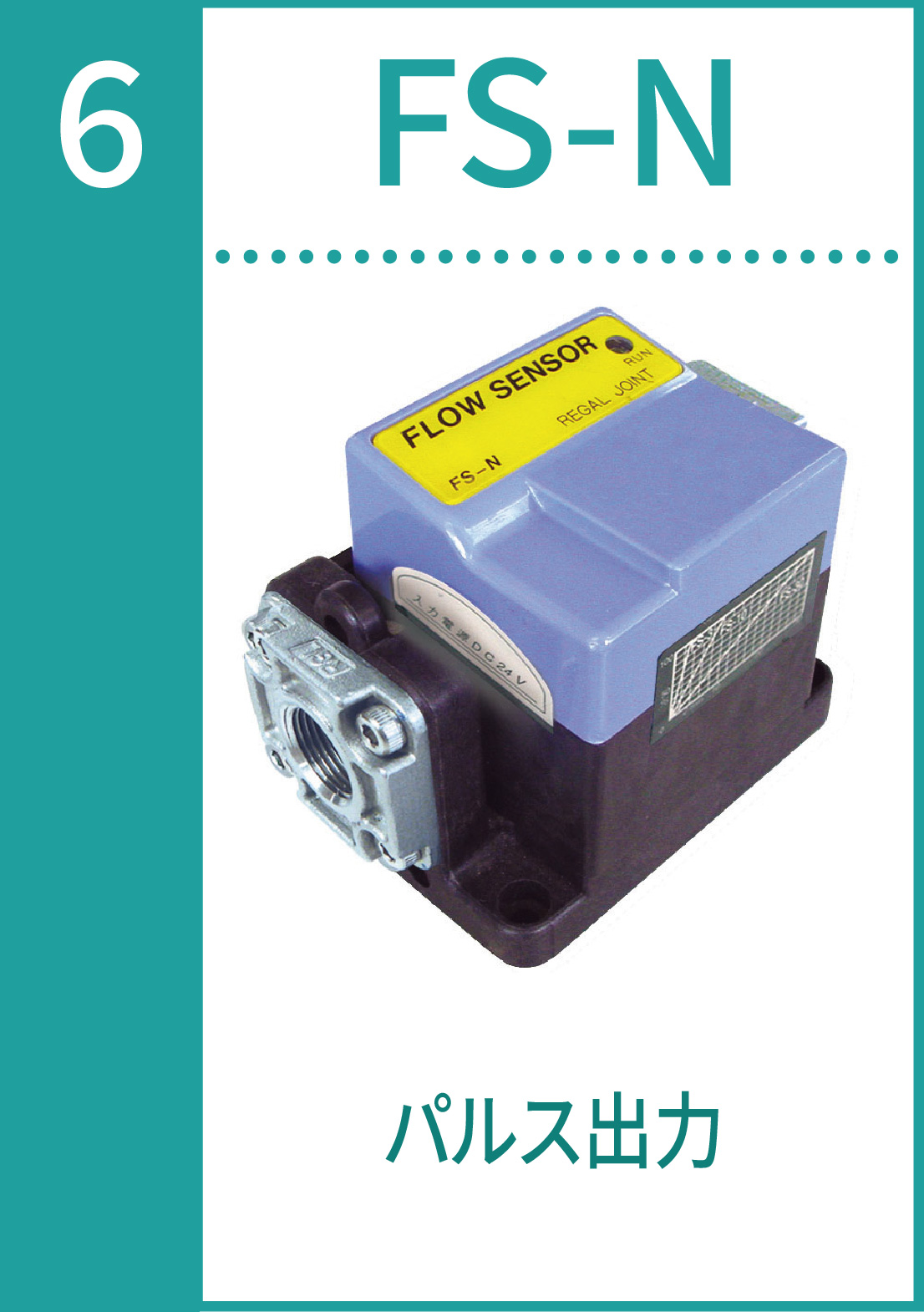

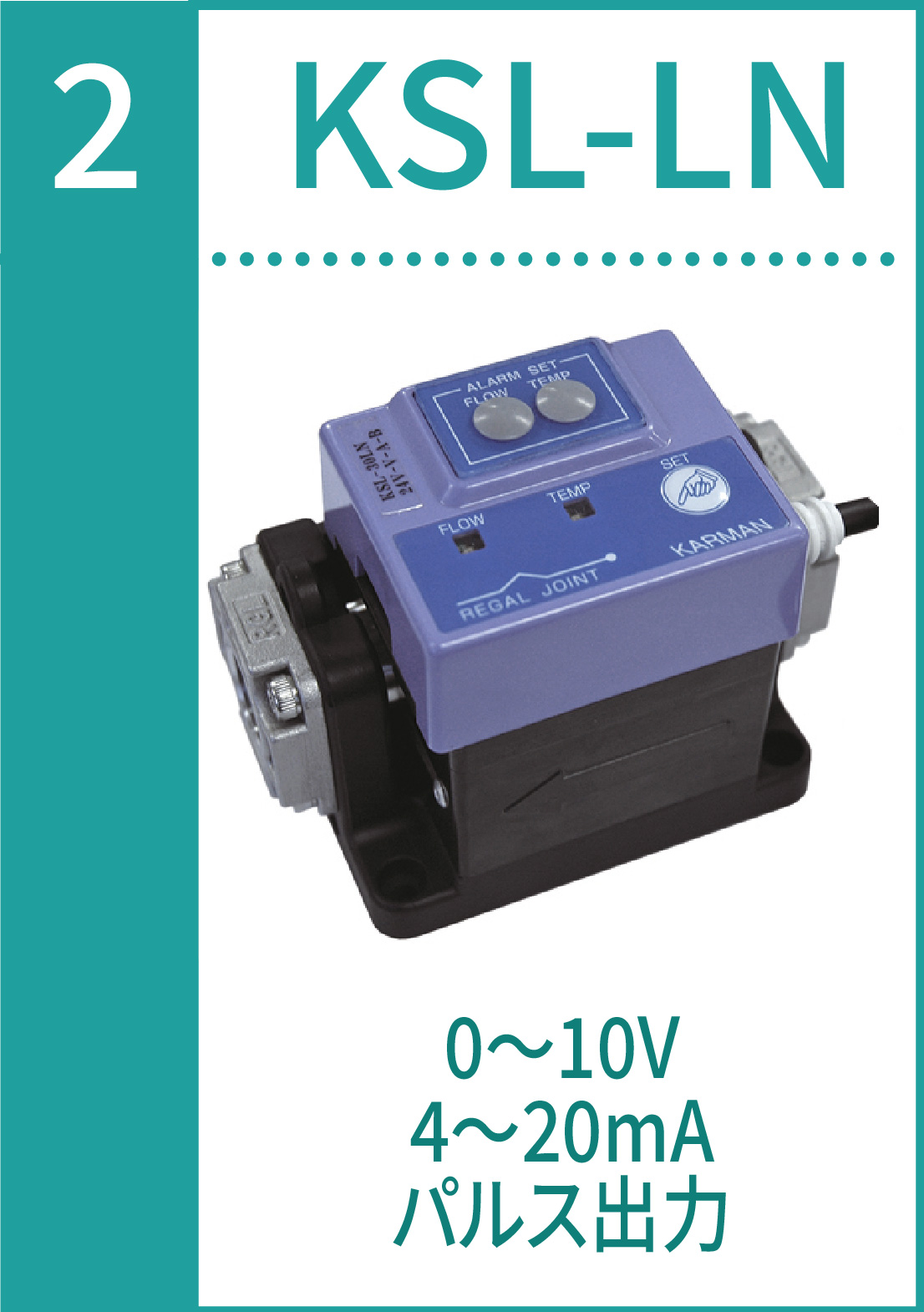

注文形式
流量計の商品ページ
・接続する配管も含めた、設計製作も可能。→IKKATSU ASSYページ
