漏れ防止・抜けにくい・外れにくい　ナット部 樹脂製・接液部金属製のコストダウンタイプ！ ホース継手　カンタッチTHJ

接液部以外は樹脂製　低コストタイプ

• ホースバンドを使わず、袋ナット式と二重ロック構造でしっかりロック。
  　(タケノコ継手・ホースニップル・ホースバンドとの違いはこちら)

• ナットを最後まで締めるだけで、誰でも確実・安全に締められます。

• ナットをゆるめるだけで、金具ごとはずれるのでメンテナンスに便利です。

• 発売から累計480万個を販売、20年ロングセラーのホース継手
• 材質はステンレス製と真鍮製・RoHS対応カドミレス（真鍮）の3種類より選択。
       (カドミレスとは‥カドミウム含有量75ppm以下のRoHS対応カドミレス（BsBM）製品です。)
• 作業工数の低減が図れる「シール加工（フッ素ゴム系シール材塗布、またはシールテープ）」サービスもございます。

• ネジ部の漏れを防止するためには、通常シールテープをネジ部に巻きます。
  当社の「シール加工」は、その作業の代わりにネジ部自体にシール材を塗布し、シール機能をもたせています。

シール加工とは？

ご購入されたお客様の声

水漏れの不安から開放された

※　　サイズによっては有料となる場合もございますので、お問い合わせ下さい。

カンタッチ取り付け方法

※動画を再生するには、video対応のブラウザが必要です。右クリック→コントロール表示→再生してご覧ください

※使用するホースの使用圧力範囲でご使用下さい。

寸法図(CADダウンロード)

型式	（SUS,BsBM）		（カドミレス）		R	L	I	φd	適用ホース内径×外径	a	b	Oリング
	CAD	PDF	CAD	PDF
THJ6-1/4	CAD	PDF	CAD	PDF	1/4	45.3	41.5	5.0	φ6×11	21	24.3	P6
THJ6-3/8					3/8	47.3	43.5	5.0	φ6×11	21	24.3	P6
THJ8-1/4	CAD	PDF	CAD	PDF	1/4	44.7	40.8	7.0	φ8×13.5	22	25.4	P9
THJ8-3/8					3/8	46.7	42.8	7.0	φ8×13.5	22	25.4	P9
THJ9-1/4	CAD	PDF	CAD	PDF	1/4	46.4	42.4	7.0	φ9×15	24	27.7	P9
THJ9-3/8					3/8	48.4	44.4	7.0	φ9×15	24	27.7	P9
THJ10-1/4	CAD	PDF	CAD	PDF	1/4	46.4	42.4	8.0	φ10×16	24	27.7	P10
THJ10-3/8					3/8	48.4	44.4	8.0	φ10×16	24	27.7	P10
THJ10-1/2					1/2	50.4	46.4	8.0	φ10×16	24	27.7	P10
THJ12-1/4	CAD	PDF	CAD	PDF	1/4	46.3	42.4	8.0	φ12×18	26	30.0	P11
THJ12-3/8					3/8	48.3	44.4	10.0	φ12×18	26	30.0	P11
THJ12-1/2					1/2	50.3	46.4	10.0	φ12×18	26	30.0	P11
THJ15-1/4	CAD	PDF	CAD	PDF	1/4	47.7	43.8	8.0	φ15×22	30	34.6	P16
THJ15-3/8					3/8	49.7	45.8	10.0	φ15×22	30	34.6	P16
THJ15-1/2					1/2	51.7	47.8	14.0	φ15×22	30	34.6	P16
THJ15-3/4					3/4	53.7	49.8	14.0	φ15×22	30	34.6	P16
THJ19-1/2	CAD	PDF	CAD	PDF	1/2	59.8	54.3	14.0	φ19×26	35	40.5	P20
THJ19-3/4					3/4	63.8	58.3	17.0	φ19×26	35	40.5	P20
THJ19-1					1	64.8	59.3	17.0	φ19×26	35	40.5	P20

・ホース用継手『カンタッチTH・JH・THJ』、流量計『DKL KDT マジックマニホールド』生産設備変更のご案内 2023.5

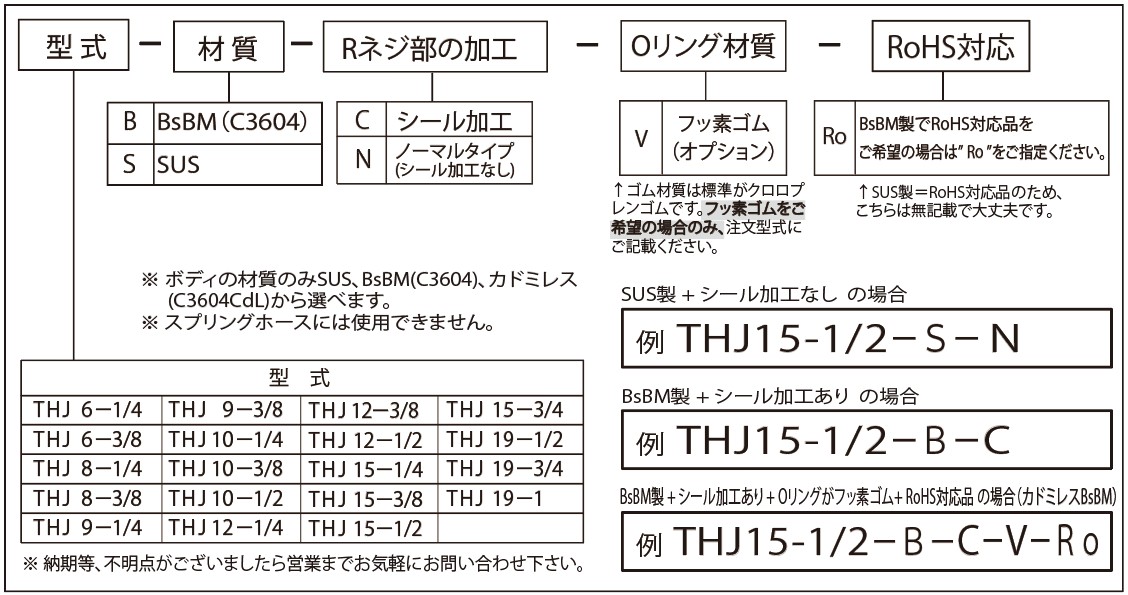

注文形式

工業用ホース配管の便利な定番！カンタッチシリーズ

画像をクリックすると各商品ページに移動します。

本製品におすすめのオプション
